技術方案

船舶工程技術主要有兩個方向的專業：船舶制造方向和舾裝方向。船舶工程技術培養掌握船舶駕駛和運輸?shù)确矫娴幕A(chǔ)理論和基本技能，符合國家或國家頒布的相關職業標準，能從事海洋船舶駕駛工作的高級技術應用型專門人才。船舶及船舶周邊產業在我國是一個巨大而快速發展的行業，船舶電子與通信技術更是船舶、航運發展的引擎之一，相關從業人員緊缺。本專業是國家示范性高職院校重點建設專業，主要培養具備船舶通信導航電子設備系統設計規劃、安裝、調試、運行與維護維修能力的專業人才，通過校企合作聯合培養，在整個教學過程中突出實踐教學，學生在學好理論課的同時，通過實驗、課程設計、專業實習、頂崗實習等實踐環節使學生既掌握必要的理論知識，又具有較強的實踐操作能力。

專業培養德、智、體全面發展，具備堅實的基礎理論知識和專業知識、獲得現場工程師基本訓練，具備現代造船模式要求的本專業領域?qū)嶋H工作所需的基本能力和專業技能;能勝任船舶艙室內裝生產設計，管路生產設計，船舶舾裝設備選用，船舶涂裝檢驗的高等應用性、復合型工程技術人才。

主干課程:工程力學、船體結構與制圖、船舶與海洋工程材料、船舶原理、船舶管系與安裝工藝、船舶艙室內舾裝設計、船舶制造基礎、船舶CAD/CAM、專業英語、造船生產設計、船舶機電設備與安裝工藝、船舶動力裝置、船舶涂裝與防腐。

1.1船舶水手工藝技能實訓裝置

采用小型繩結練習架，真實模擬船體結構場景，讓學員親身體驗并掌握船舶水手工藝的操作技能。裝置能夠使學生掌握船舶常用纖維繩繩結、編結的打法，以及各纖維繩繩結的用途。裝置綜合了水手業務的各種操作技能，學員通過本裝置的實訓可全面掌握水手業務的各項技能。配備了齊全的安全保護用品能保證學生實訓時的人身安全。

1.2船舶電工工藝和電氣測試技能實訓裝置

1.2.1. 交流電源
(1) 提供三相固定380V交流電源，配備一臺三相調壓器（規格為1.5kVA，0～450V及單相0～250V連續可調），交流電源輸出處設有過流保護裝置，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過轉換開關切換可指示三相電網和三相調壓輸出。
(2) 控制屏側面設有一路三相四芯電源插座和兩路固定交流220V多功能電源插座。
1.2.2. 直流電源
(1) 提供一路0～30V、1A可調穩壓電源，具有軟截止短路保護和自動恢復功能，設有電壓輸出指示。
(2) 高壓直流電源兩路：提供220V、0.5A穩壓電源及0～250V、3A連續可調穩壓電源各一路，并設有電壓輸出指示。
(3) 提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組。
1.2.3. 儀器儀表
(1) 真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。
(2) 真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源功能。
(3) 直流數顯電壓表一只：測量范圍0～600V，分200mV、2V、20V、200V、600V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。
(4) 直流數顯毫安表一只：測量范圍0～2000mA，分2mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。
(5) 功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。
(6) 提供三刀雙擲轉換開關及三刀三擲轉換開關各一只。
(7) 提供能耗制動及反接制動專用電阻各一組。
1.2.4. 實訓組件及實訓元器件
(1) 網孔實操板
提供不銹鋼網孔板一塊，通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。
(2) 實訓元器件
包括時間繼電器、熱繼電器、交流接觸器、熔斷器、斷路器、帶燈按鈕、U形導軌、溫度繼電器、船用電纜等。
(3) 實訓組件
提供安裝有電阻、電容、二極管、三極管、晶閘管、場效應管、單結管等元件的線路板一塊，
完成各個元器件參數的測試。
配備一只帶鏡面式指針電流表和一只電流互感器。
(4) 電磁制動器一臺：用于對電磁制動器進行檢測與間隙的調整。
(5) 小型電氣控制箱一個。
(6) 焊接線路板所用元器件和萬能線路板一套
(7) 刷形轉換開關一只：用于拆裝訓練
(8) 萬能焊接線路板及相關的元器件一套：用于焊接實訓
(9) 船用電纜連接專用附件一套
(10) 船用燈具及開關一套：用于船用照明設備的維護及檢修實訓。
1.2.5. 電機
(1) 船用三相鼠籠式異步電機一臺
(2) WDJ15直流他勵電動機一臺
(3) WDJ24三相鼠籠式異步電動機一臺
1.2.6. 儀器及工具
配有便攜式數字萬用表、三位半顯示、兆歐表、電流表、電烙鐵、檢修專用工具等

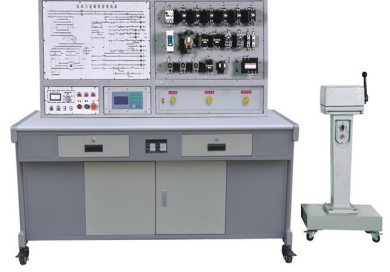

1.3船舶起貨機電氣控制技能實訓裝置

1.3.1.電源控制面板（鋁質面板）
(1)交流電源（帶有漏電保護措施）取自市電。
(2)人身安全保護體系
電壓型漏電保護器：對線路出現的漏電現象進行保護，使控制屏內的接觸器跳閘，切斷電源。
電流型漏電保護裝置：控制屏內漏電流超過一定值，即自動切斷電源，保護人身安全。
1.3.2.起貨機電氣線路圖
面板上印有起貨機控制線路的原理圖和故障設置點，安裝有起貨機各個繼電器、接觸器的動作指示燈，指示燈可以指示繼電器、接觸器的相應動作�？芍庇^地看出起貨機控制回路的工作過程。
1.3.3.起貨機電氣線路元器件區
面板上裝有斷路器、熔斷器、接觸器、熱繼電器和變壓器等元件，可直觀的觀測其動作情況。
1.3.4.電動機和主令控制器
起貨機電動機采用三速鼠籠式異步電動機模擬；風機用于起貨機的散熱。
主令控制器用于控制起貨機的升降操作。
1.3.5.故障開關箱
設有16個開關，用于故障設置和模擬熱繼電器動作和過電流繼電器動作。
1.3.6.實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體，造型美觀大方；設有兩個大抽屜，分別用于放置工具及資料等。桌面用于安裝電源控制屏，并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。

1.4船舶絞纜機電氣控制技能實訓裝置

本裝置由電源控制部分、儀表測量部分、船舶絞纜機電氣控制線路、交流三速異步電機、故障設置、排除箱、電源插座等組成。

1.4.1. 電源控制部分提供三相交流電源，帶有漏電保護功能，并配有一只指針式交流電壓表，指示三相電網的線電壓。

1.4.2. 儀表測量部分提供交流電壓表一只、交流電流表一只，用于控制線路測量。

1.4.3. 船舶絞纜機電氣控制線路提供控制回路所需的按鈕、交流接觸器、熱繼電器、變壓器、交流電磁閥、時間繼電器等元器件。

1.4.4. 故障設置、排除箱由“故障設置區”、“故障排除區”、“故障指示區”組成，可任意設置故障，待故障排除后，故障指示區可自動指示故障排除情況。
