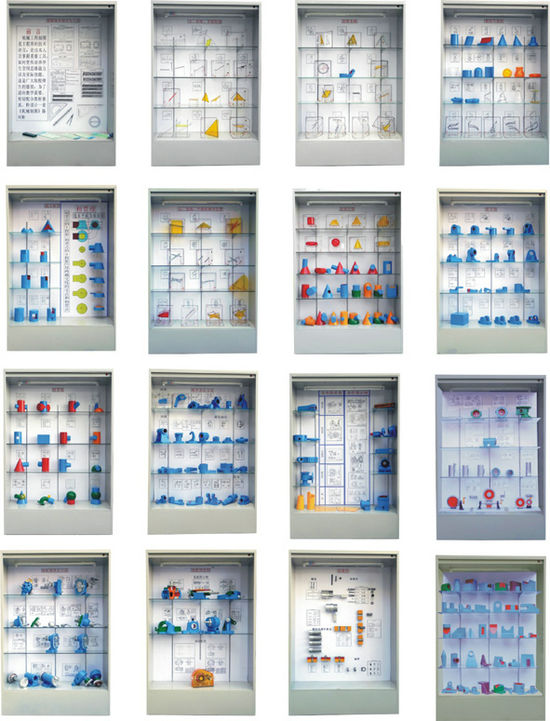

陳列柜名稱
|
陳列柜內容
|
|
第一柜
制圖基本知識與工具
|
前言、圖紙幅面尺寸、圖框格式、規定比例、標準字體、鉛筆、帶橡皮擦的鉛筆、圓形量角器、比例尺、幾何板、橡皮擦、大圓錐、小圓錐、三角尺（2種）、扁尺（2種）
|
|
第二柜
點、直線、平面的投影
|
點在Ｖ、Ｈ、Ｗ面體系中的投影、投影面平行線（3件）、平面投影的特性（3件）、中心投影法、正投影法、斜投影法、投影面平行面的投影圖例（3件）、一般位置直線、作線段ＡＢ3：2的分點C
|
|
第三柜
點、直線、平面的相對位置
|
兩點的相對位置、平行兩直線的投影位置、交叉的兩直線位置、一般位置直線的投影圖、用輔助線法求直線與平面的貫穿點、利用投影的積聚性求兩平面的交線、處于投影面平行面位置的跡線平面（3件）
|
|
第四柜
投影變換
|
換面法投影、一般位置直線變換成投影面垂直線、一般位置直線變換成Ｖ面的平行線、變換Ｖ面對點的投影變換、變換Ｈ面對點的投影變換、一般位置平面變換成投影面垂直面、二次換面法、求點到直線的距離、求兩平行面的夾角
|
|
第五柜
曲面與曲線
|
斜置的圓柱、斜圓柱、左上角有四分之一圓柱槽的四棱柱、斜置的圓錐、斜圓錐、上下倒置的圓臺、有半個圓臺槽的半圓柱、有半球槽的圓柱體、組合回轉體示例一、組合回轉體示例二、頂尖、圓環、圓柱中間開槽、斜切圓柱、球的截交線、圓柱截交線、球面的水平投影的轉向輪廓線、圓錐與平面的截交線的投影、雙曲拋物面、單葉回轉雙曲面（2件）、柱狀面、錐狀面
|
|
第六柜
截交相貫
|
圓柱的兩側切片、圓柱的中間開槽、圓柱管的兩側切片、圓柱管的中間開槽、半圓球中間切槽、三棱錐的投影、圓柱與圓臺的相貫線
|
|
第七柜
相貫線
|
兩圓柱正交相貫的兩種情況（3件）、作圓柱圓錐的相貫線、圓柱與圓錐相貫（3件）、圓柱穿孔的相貫線（軸上圓柱孔、不等徑圓柱孔、等徑圓柱孔）、圓臺與半球的相貫線、相貫線的特殊情況（3件）
|
|
第八柜
表面交線
|
正六棱柱投影、圓柱的投影、圓錐的投影、圓球的投影、三棱錐表面投影、半圓球凹槽投影、圓錐表面取點、圓錐截交線投影、立體表面交線實例模型（10件）
|
|
第九柜
組合體
|
組合體的組合形式、組合體的分類（切割型、疊加型、綜合型）、組合體（7件）、看組合體視圖（9件）
|
|
第十柜
機件表達方法
|
視圖（3件）、剖面（2件）、簡化畫法（2件）、剖視（局部剖視、階梯剖、聯桿的旋轉剖、剖視圖、半剖視圖、盤蓋旋轉剖、剖視圖）
|
|
第十一柜
零件圖概述
|
跟刀架、手輪、端蓋、蝸輪減速箱、端蓋、支架、閥蓋、搖臂等
|
|
第十二柜
零件圖、齒輪、鍵、彈簧
|
鍵的形式（普通平鍵、半圓鍵、鉤頭楔鍵、花鍵）、零件圖（箱體、彎臂、法蘭、支架）、常用齒輪傳動（圓柱齒輪、錐齒輪、蝸桿與蝸輪）、彈簧（壓縮彈簧、拉伸彈簧、扭轉彈簧、錐形彈簧）
|
|
第十三柜
裝配圖表達方法
|
三星齒輪傳動機構、折角閥、滑動軸承、銑刀頭、機用虎鉗
|
|
第十四柜
裝配圖讀圖
|
齒輪油泵、銑床尾座、車床尾架、減速箱
|
|
第十五柜
標準件及其它
|
常用標準螺紋（三角形、梯形、鋸齒形、圓柱管螺紋、單線螺紋、雙線螺紋、雙頭螺柱聯接、螺栓聯接、常用的螺紋緊固件：開槽盤頭螺釘、內六角圓柱頭螺釘、十字槽沉頭螺釘、開槽錐端緊定螺釘、六角頭螺栓、雙頭螺柱、I型六角螺母、六角開槽螺母、平墊圈、彈簧墊圈）、軸承（單列向心球軸承、圓錐滾子軸承、推力球軸承）、焊接件、焊接接頭形式（對接接頭、T型接頭、角接接頭、搭接接頭）、展開圖（正圓錐的展開圖、直角彎頭展開）
|
|
第十六柜
習題集模型
|
本習題集模型由支架、軸承蓋等若干件模型組成
|
