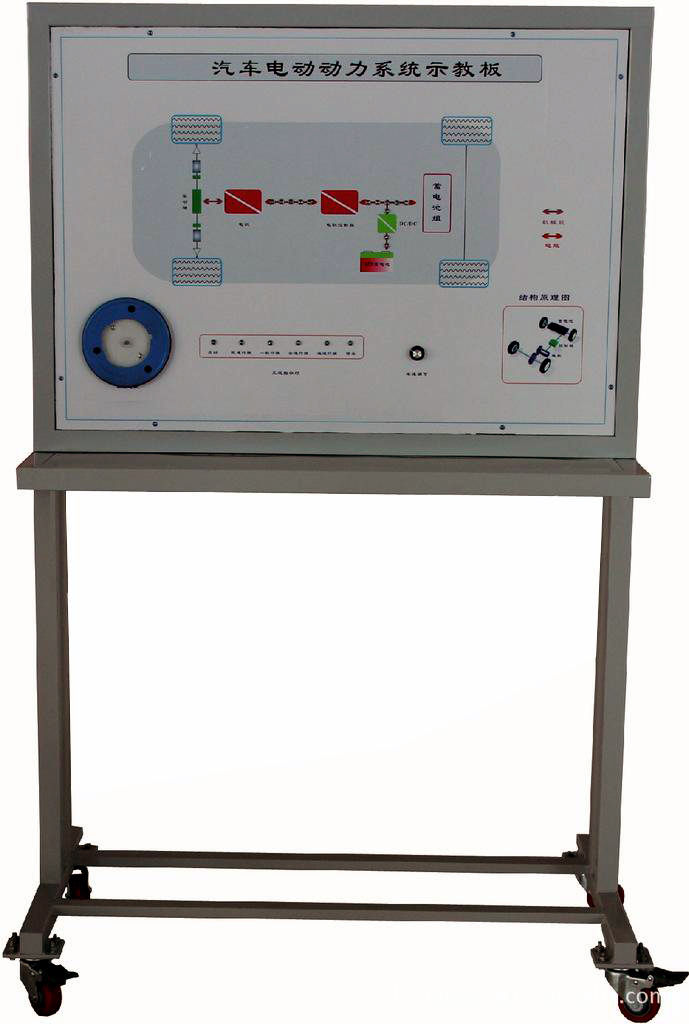

KH-XNY04汽車電動動力系統示教板
一、功能特點
1、汽車電動動力系統示教板完整展示了汽車電動動力系統，可以動態模擬電動動力系統的啟動、低速行駛、一般行駛、全速行駛、減速行駛和停車六種工況下的能量流動方向以及電動機的運行狀態。
2、汽車電動動力系統示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照汽車電動動力系統結構原理圖和實物，認識和分析汽車電動動力系統的工作原理。
3、示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、轉速表、電流指示表等，并輔以發光二極管進行系統流向的動態指示，還設有一臺模擬電機用來演示電動機的工作狀態。
4、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
二、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
三、實訓項目
1．可模擬運行汽車電動動力系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車電動動力系統的各工況工作過程。
3. 模擬電動動力系統啟動工作過程
4. 模擬電動動力系統低速行駛工作過程
5. 模擬電動動力系統一般行駛工作過程
6. 模擬電動動力系統全速行駛工作過程
7. 模擬電動動力系統減速行駛工作過程
8. 模擬電動動力系統停車行駛工作過程
9. 模擬電動動力系統制動回收工作過程
KH-XNY03 汽車混合動力系統示教板
一．產品簡介
汽車混合動力系統示教板可展示汽車混合動力系統，可動態模擬混合動力系統的工作過程，安裝三臺電機分別用來演示發動機、MG1電機、MG2電機的工作狀態；且用發光二極管進行系統流向的動態指示。
二．主要用途
1．適用于各類型院校及培訓機構對汽車混合動力系統系統理論和維修實訓的實訓教學需要。
2．適用于各類型院校及培訓機構對汽車混合動力系統模塊單元教學需要。
3．適用于汽車職業技能鑒定考核的需要。
4．適用于汽車混合動力系統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
點火開關、混合動力原理圖、模擬裝置的直流電動機、發光二極管組件、制動開關等。12V開關電源、大型彩色噴繪電路原理圖、控制面板、可移動臺架、使用說明書及實訓指導書等。
四．功能特點
1．可模擬運行汽車混合動力系統，展示汽車混合動力系統的組成結構及原理。安裝三臺電機分別用來演示發動機、MG1電機、MG2電機的工作狀態；且用發光二極管進行系統流向的動態指示。
2．操縱點火開關與調節開關，可模擬演示汽車混合動力系統的各工況工作過程。
3. 模擬混合動力系統啟動工作過程
4. 模擬混合動力系統低速行駛工作過程
5. 模擬混合動力系統一般行駛工作過程
6. 模擬混合動力系統全速行駛工作過程
7. 模擬混合動力系統減速行駛工作過程
8. 模擬混合動力系統停車行駛工作過程
9. 模擬混合動力系統制動回收工作過程
10.面板上繪有彩色UV平板噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理圖和系統實物，認識和分析系統的工作原理。
11．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝帶萬向自鎖腳輪裝置。
12. 配備有使用說明書、實驗指導書等相關資料。
13．臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
五．外形與顏色
設備外形：1240×650×1700mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．制造工藝
1．設備檢測面板
采用5mm鋁塑板面板，表面氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2.設備面板柜
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次沖壓成形
2.4表面采用亞光灰噴塑工藝，厚度0.3mm.
3.設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板沖壓成形
3.4表面采用亞光灰噴塑工藝，厚度0.3mm.
4.萬向腳輪
4.1前二只萬向帶鎖止功能腳輪
4.2后二只萬向腳輪
4.3腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七．技術指標
1.工作電源：直流12V
2.工作溫度：-40℃～+50℃
3．交流電源：220V
